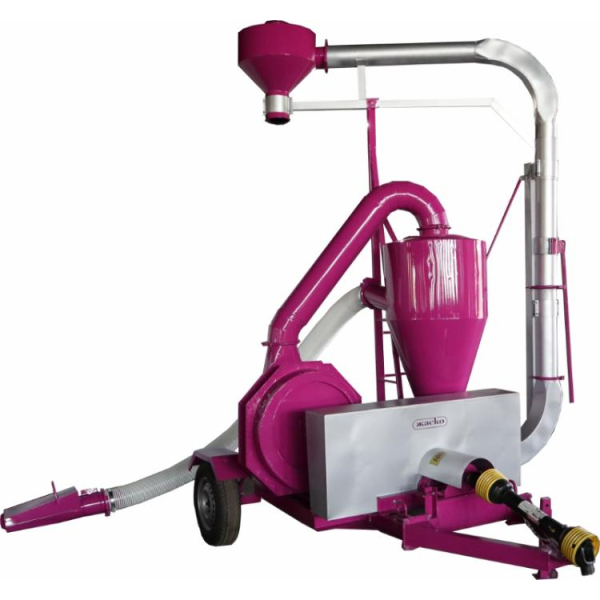

Пневмоперегружатель ПП-25Т

Предназначен для транспортировки зерновых культур и других схожих по физическим свойствам сыпучих продуктов. Применение пневмоперегружателя позволяет перемещать продукт на значительные расстояния, производить загрузку и разгрузку автомобильного, железнодорожного транспорта, емкостей хранения продуктов, судов. Работа перегружателя осуществляется за счет разряжения в пневмосистеме: воздух, засасываемый через заборное устройство, захватывает продукт и транспортирует его в циклон-осадитель. В результате уменьшения скорости потока продукто-воздушной смеси и центробежных сил, возникающих при изменении направления потока, в циклоне происходит отделение продукта, который через шлюзовой затвор выводится и подается в нагнетающий продуктопровод для дальнейшей транспортировки. Пневмоперегружатель состоит из: 1.Вентилятора высокого давления с электродвигателем; 2.Циклона-осадителя; 3.Шлюзового затвора; 4.Воздуховода; 5.Пульта управления,которые установлены на раме, а также продуктопроводов, устройства заборного, циклона-успокоителя. ПРИНЦИП РАБОТЫ: Вентилятор создаёт вакуум в заборном циклоне, в который по приёмному трубопроводу засасывается зерно с помощью специального заборного устройства. Освободившийся в циклоне от зерна воздух подаётся в вентилятор и далее в напорный трубопровод. Шлюзовое устройство разделяет вакуум циклона и давление напорного трубопровода и одновременно пересыпает зерно в напорный трубопровод, в котором продукт подхватывается воздухом и перемещается в точку выгрузки.

ПРЕИМУЩЕСТВА ПНВМОПЕРЕГРУЖАТЕЛЕЙ ЖАСКО:

1. Большие резиновые колеса ПП устойчивы, долговечны, позволяют передвигать пневмоперегружатель по неровным поверхностям складских территорий. 2. Рама пневмоперегружателя ПП крепкая, не прогибается. 3. Забор воздуха из циклона в вентилятор осуществляется через металлический трубопровод. Так как воздух поступает с пылью и примесями, содержащимися в продукте, гибкий трубопровод быстро протирается. 4. Конструкция приемного циклона. Ниже приведено схематичное изображение приемного циклона, используемого в пневмоперегружателе ПП-25. Данная конструкция (циклон в циклоне) имеет ряд преимуществ по сравнению с циклоном других производителей (циклон с сеткой): - благодаря двум ступеням очистки – пыль и мелкая фракция не попадет в вентилятор, - происходит окончательное разделение воздуха и продукта во втором (внутреннем) циклоне. При конструкции приемного циклона с сеткой (как у других производителей) мелкий продукт проскакивает через неё и попадает в вентилятор что приводит его к преждевременному износу, если же установить сетку мелкого диаметра – она будет забиваться, что ведет к значительному уменьшению производительности. Если в продукте есть шелуха или пленка, а также если сам продукт мелкодисперсный, на сетке образуется трудно очищаемая пробка (более трудоемкое и сложное обслуживание).

Производительность, т/ч

до 25

Число оборотов ВОМ, об/мин

1000

Габаритные размеры, мм

2300х2800х3700

Масса, кг

850

Производительность в зависимости от расстояния:

Транспортное расстояние, м

10

20

30

40

50

60

80

100

Производительность, т/ч

23,3

20,4

17,7

16,5

15,5

12,3

11,0

10,0
