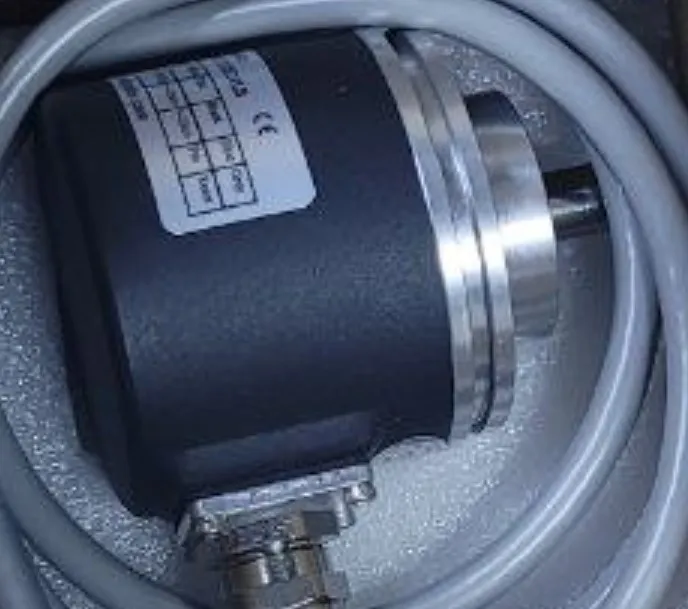

旋转编码器

Роторный энкодер является устройством для преобразования угловых перемещений в электрический сигнал аналогового или цифрового типа.

Характеристики

Рабочее напряжение10-30 В DC, защита от переполюсовки
Потребляемый ток Выходной сигналRS485 и 4-20 мА (двойной независимый выход), настройка длины, угла и скорости
Допустимая нагрузка выхода≤400 Ом, стандартно 200-250 Ом
Линейное разрешение1/4096
Количество оборотов4096 (часовая зубчатая структура), возможна версия на 64 оборота
Рабочая температура-40～85℃, диапазон программирования: 0℃～+70℃Температура хранения-40～85℃Класс защитыIP67 для корпуса, IP65 для вала
Вибрация и удар20g, 10～2000 Гц
100g, 6 мс
Допустимая скорость вращения2400 об/мин
Частота обновления выходного сигнала<1,4 мс
