Capacitor installations of type UK-0.4, UKM-58-0.4, UKM-63-0.4

Конденсаторные установки УК-04, УКМ-58-0,4, УКМ-63-0,4 для компенсации реактивной мощности электрических приемников индуктивного характера и предназначены для поддержания заданного значения коэффициента мощности (cos φ), в электрических распределительных трехфазных сетях напряжением до 400 V частотой 50Hz промышленных предприятий и других объектов.

Низковольтная конденсаторная установка поможет повысить энергоэффективность на предприятии или работающей распределительной сети, увеличить мощность электрооборудования, а также улучшить качество электроэнергии путем корректировки коэффициента мощности - cos(φ).

Предлагаем Вашему вниманию надежные, сертифицированные, прошедшие серьезные тестовые испытания и проверку в промышленных условиях автоматические конденсаторные установки компенсации реактивной мощности и батареи статических конденсаторов 0,4 кВ - 0,69 кВ УКМ 58, КРМ, АКУ, УКРМ, АУКРМ и других типов.

Назначение

Низковольтная конденсаторная установка поможет повысить энергоэффективность на предприятии или работающей распределительной сети, увеличить мощность электрооборудования, а также улучшить качество электроэнергии путем корректировки коэффициента мощности - cos(φ).

Конденсаторная установка УКМ 58 позволяет:

Разгрузить трансформаторы и распределительные устройства;

Снизить расходы на электроэнергию;

Облегчить работу двигателя;

Подавить сетевые помехи;

Избежать просадки напряжения на линиях электропередач;

Подключить дополнительную нагрузку за счёт питающих кабелей и токовой разгрузки трансформаторов;

Не допустить перегрева изоляции;

Сделать распределительные сети в большей степени экономичными и надёжными

Основные типы:

- Автоматические конденсаторные установки

Как правило, обозначается аббревиатурами АКУ, КРМ, УКМ 58. Данное устройство с автоматической коммутацией ступеней электромеханическими контакторами является наиболее популярным вариантом на сегодняшний день.

Управление, регулировка и контроль за состоянием всех этих устройств производятся в автономном режиме с помощью электронного блока-контроллера. Современные технологии позволяют также осуществлять управление и слежение за работой УКМ 58 дистанционно, через компьютер, в том числе по беспроводной сети. В некоторых типах контроллеров реактивной мощности имеется функция объединения нескольких установок в единую автономную сеть.

- Нерегулируемые конденсаторные установки

В основном обозначается как УК, УК1, КРМ (иногда как БСК - батареи статических конденсаторов). Наиболее простой вариант, редко применяемый в настоящее время.

Характеризуется ручным методом включения и выключения, что в некоторых случаях весьма удобно и выгодно для поддержания компенсации на постоянном уровне, несмотря на отсутствие автоматической регулировки.

-Тиристорные и фильтровые конденсаторные установки

В сетях с особыми режимами работы автоматические конденсаторные установки вместо электромеханических контакторов комплектуются полупроводниковыми модулями - тиристорами.

Также в некоторых случаях для дополнительной защиты конденсаторов от токов высших гармоник на ступени устанавливаются фильтрующие дроссели.

Комплектация конденсаторных установок

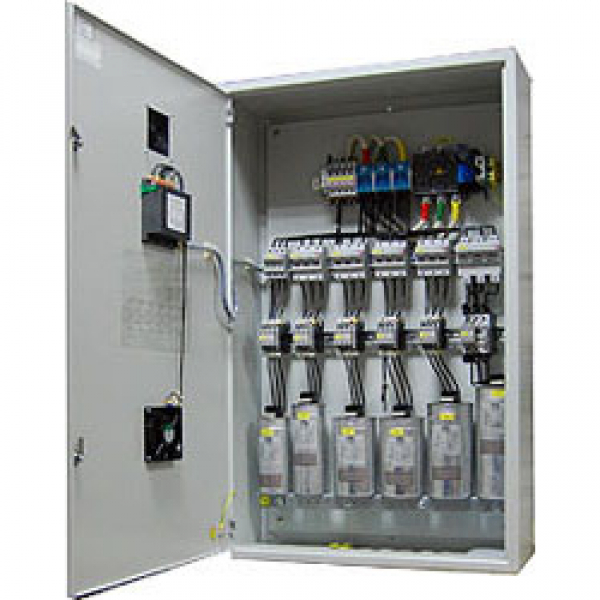

Каждая конденсаторная установка УКМ 58, либо установка напряжением 0.4 кВ иной марки, исполняется посредством монтажа блоков с медной ошиновкой в металлическом шкафу , толщина стенок которого - от 1,2 мм. Окраска выполнена порошковой эмалью. Фронтальная дверь служит местом крепления управляющего микропроцессорного блока. Также возможно изготовление одной или нескольких УКМ 58 в специальном утепленном блок-контейнере. В стандартном исполнении основная часть комплектующих, из которых состоят конденсаторные установки, поставляется из Европы от мировых лидеров в производстве компонентов для компенсации реактивной мощности.

Применяемые конденсаторы марки RTR (Испания) являются одними из самых надежных и безопасных на сегодняшний день для компенсаторов реактивной мощности. Имеют встроенные датчики избыточного давления и разрядные резисторы. Не наполнены маслом и другими вредными вещест…
