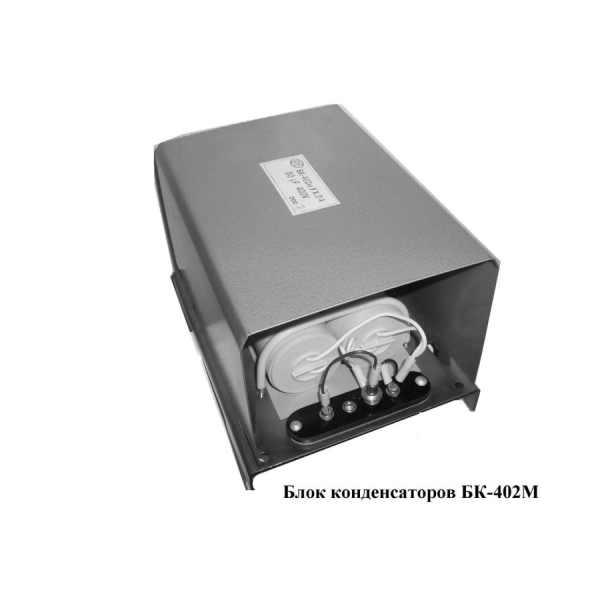

电容器块 BK-402

Блок конденсаторов БК-402 используется совместно с блоками БПЗ-401 и БПЗ-402 является накопителем электрической энергии, которая используется для приведения в действие отключающих катушек выключателей. Условия эксплуатации Климатическое исполнение УХЛ или О, категория размещения '4' по ГОСТ 15150-69. Диапазон рабочих температур окружающего воздуха от - 20° С до + 40° С. Группа механического исполнения М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки с максимальным ускорением 0,25 g в диапазоне частот от 5 до 100 Гц. Степень защиты оболочки и выводов - IP00 по ГОСТ 14255-69.

Технические параметры:

Технические данные

Цепь разделительных диодов блоков выдерживает:

конденсаторов прямой ток , А, не более

длительно обратное напряжение, В

10 500

Конструктивное исполнение по способу присоединения внешних проводников: переднее, заднее (винтом или шпилькой)

Габаритные размеры, мм, не более:

БК 402

185 х 147 х 136

Масса блоков, кг, не более:

БК 402

3,5

Тип блока

Величина емкости, мкФ

Номенклатурный номер

БК 402

80

09 402 001 Х

Конструкция

Все части блоков смонтированы на механически прочном цоколе и закрыты оболочкой.

Структура условного обозначения

БК 40Х Х4

Б - блок; К - конденсаторов; 40 - условное обозначение конструктивного исполнения; Х - цифра: 2 - блок конденсаторов с номинальной емкостью 80 мкФ; Х4 - климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.

НТД - ТУ 16-88 ИАЕЖ. 656 121. 004 ТУ

При заказе необходимо указать:

обозначение типа блока;

климатическое исполнение (УХЛ4 или О4);

вид присоединения внешних проводников: переднее или заднее (винтом или шпилькой);

номер технических условий.

Таблица типоисполнений БК 400

Тип блока

Величина емкости, мкФ

Номенклатурный номер

БК 402

80

09 402 001 Х

Вместо знака Х указать:

11 - для переднего присоединения; 21 - для заднего присоединения шпилькой; 31- для заднего присоединения винтом
