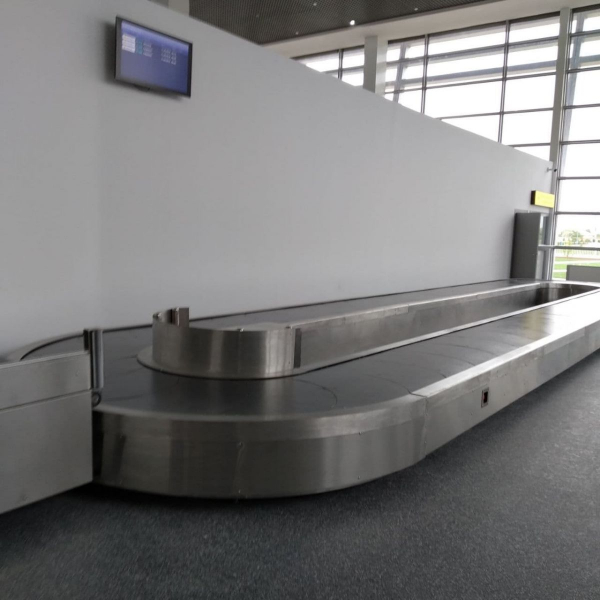

Конвейер пластинчатый Н образный длина 48.8 метр

Круговой пластинчатый конвейер ПС-950-0,3 (чертеж-1), изготовляется с сертифицируется в соответствии с техническими условиями Ts 22523388-02:2017, зарегистрированными в органах стандартизации Республики Узбекистан.

Схема конвейера – кольцевая, цепного типа. Трапецеидальных резина-металлических пластин (чертеж - 4.) и выполнена по чешуйчатой схеме.

Конвейер используется для выдачи и сортировки полетного багажа, коробок и т.д.

При разработке и изготовлении данного транспортного средства учитываются низкий уровень шума при его эксплуатации, надежное действие всех узлов и деталей, ремонтопригодность и соблюдение стандартов безопасности, а также все пожелания «Заказчика».

Круговой конвейер состоит из узлов, которые поставляются на место окончательной сборки предварительно собранными.

Это следующие узлы:

1. Каркасы.

2. Облицовка.

3. Узел привода.

4. Транспортирующая цепь.

5. Опорные пластины.

6. Шкаф управления.

Каркас – сварные, стальной конструкции, которые соединяются друг с другом на болтах, образуя несущую каркасную конструкцию.

Высота каждого элемента каркаса регулируется с помощью винтов на ножка.

Для натяжения транспортирующей цепи (Шаг цепи 254 мм.) применяются специальные натяжные каркасы. Для обеспечение криволинейной дорожки транспортирующей ленты (состоит из трапецеидальных пластин) изготовляются оконечные радиусные каркасы с радиусом по средней линии 850 мм.

Все облицовочные элементы конвейера изготовляются из нержавеющей стали – уголки из стали толщиной 4 мм, нижняя облицовка – из стали толщиной 1 мм.

Привод конвейера (чертеж- 3) цепочно-скребкового типа состоит из червячного редуктора, электродвигателя мощностью до 5,5 кВт, роликовой цепи 25,4 мм.

Номинальная скорость 0,3 м/сек обеспечивается ректором, звездочками, шкивами.

Регулировка скорости производится регулятором частоты установленном в ящике управления.

Удельная полезная погрузка составляет 100 кг/м.

Все стальные элементы конвейера (кроме облицовки и несущих пластин) покрыты грунтом ГФ-021 2 (два) раза.

Технические характеристики конвейера должно полностью соответствуют техническому заданию «Заказчика», а именно.

Лист 2.

Основные технические характеристики

1 Ширина каркаса, не менее мм. 950

2 Рабочая ширина конвейерной ленты, не менее мм. 950

3 Количество рабочих пластин, не менее мм. 240

4 Мощность транспортирующей цепи, не менее мм. 254

5 Мощность двигателя привода , не менее мм. 5,5

6 Радиус по средней линии, мм 850

7 Напряжение питающей цепи, В 3-х фазной 380 В

8 Скорость движения ленты, м/с 0÷0,3

9 Длина конвейера по средней линии, не менее мм. 48800±50

10 Масса, кг 5000

11 Высота над уровнем пола, регулировка по высоте, мм 450÷550

12 Нагрузка на метр конвейера, не менее кг/м. 100

13 Режим работы (непрерывный, циклический) Непрерывный

14 Регулятор скорости движения ленты, м/с. 0÷0,3

15 Движение ленты (в одном направлении или реверсивное) В одном направлении.

16 Наличие боковых бортов В районе погрузки багажа высота 300 мм.

17 Требуемая толщина пластин, мм. 8

18 Исполнение конвейера:

Каркас.

Пластины.

Облицовочные уголки и листы.

Черная сталь

Резина-металлические

Нержавеющая сталь

19 Покрытие:

Каркас

Грунт ГФ 021

Конвейер ленточный должен храниться в закрытых помещения. При длительном хранении ( более 6 месяцев), неокрашенные части, кроме частей из нержавеющей стали , должны быть покрыты консервационной смазкой.
