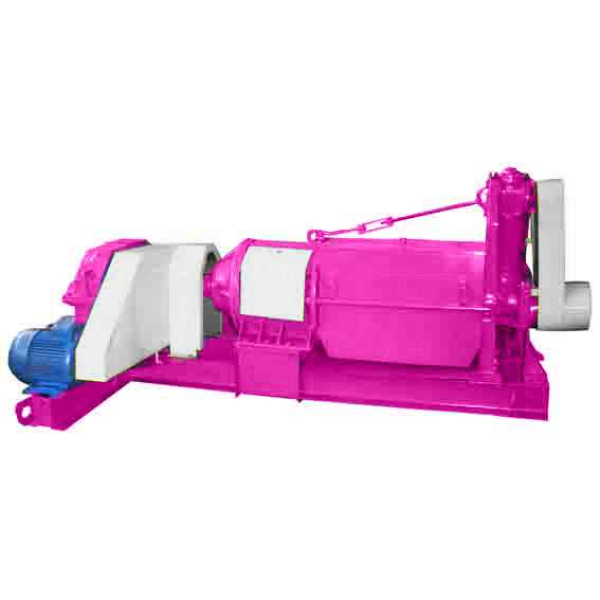

榨油螺旋压榨机PM-500M

Предназначен для получения растительного масла из масличных культур (подсолнечника, рапса, льна, горчицы, сои, хлопка и др.). Зеерная камера, внутри которой вращается вал с набором шнековых звеньев, состоит из двух половин, соединенных между собой шпильками. Камеры зеера (три) собраны из планок, между которыми имеются зазоры для выхода отжатого масла. Шнековый вал со шнеками служит для прессования и перемещения продукта вдоль зеерных камер. Для разрыхления прессуемого продукта в зеере установлены ножи. Регулирование толщины выходящего жмыха производится конусным механизмом, состоящим из конуса, соединительной втулки, маховика и направляющей втулки. В состав пресса входят: 1. рама; 2. привод; 3. питатель; 4. вал шнековый; 5. опоры вала; 6. камера зеерная; 7. поддон. ПРИНЦИП РАБОТЫ: Материал, подлежащий прессованию (семена или мятка после влаготепловой обработки), непрерывно поступает через питательное устройство в приёмную часть зеерной камеры, в ней материал захватывается первым витком шнекового вала и передвигается вдоль камеры. Под воздействием возникающего давления масло отжимается из сырья, проходит через щели зеерной камеры и собирается в приёмную ёмкость. Жмых шнековым валом выталкивается из зеерной камеры, где при выходе регулировочное устройство регулирует величину сжатия и толщину выходящего жмыха.

Модель

ПМ-25/22

ПМ-25/30

ПМ-25/55

ПДМ-25/33

Режим работы

однократный отжим/форпрессование

однократный отжим/форпрессование

однократный отжим/форпрессование

дожим

Производительность, т/ч

до 1,2/ до 3

до 1,4/ до 3,5

до 1,7/ до 4,2

до 0,7

Потребляемая мощность, кВт

22

30

55

33

Остаточная масличность жмыха, %

9-12/18-24

9-12/18-24

9-12/18-24

7-9

Габаритные размеры, мм

4700х1500х2100

Масса, кг

4600
