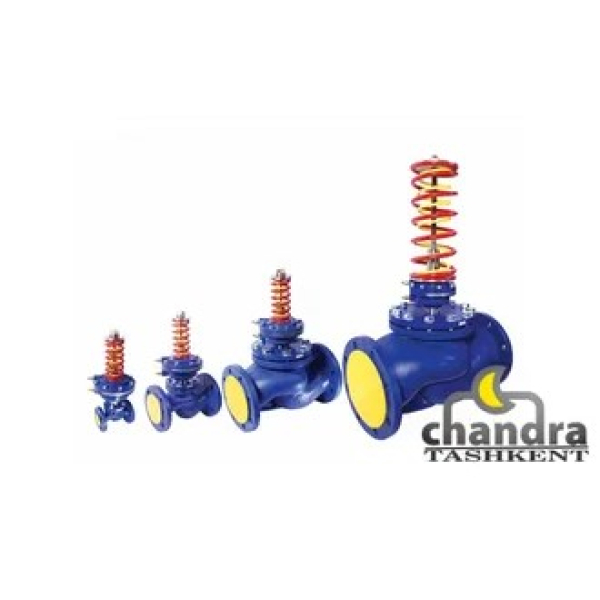

РЕГУЛЯТОРЫ ПЕРЕПАДА ДАВЛЕНИЯ ПРЯМОГО ДЕЙСТВИЯ ВРПД (РЕГУЛЯТОРЫ ДАВЛЕНИЯ "ПОСЛЕ СЕБЯ") DN 150

Цена: По запросу
Бренд: ВОГЕЗ
Страна: Uzbekistan
Поставщик: ООО «CHANDRA-TASHKENT»
Город: Mirobod tumani

Предназначен для подержания заданного перепада давления, давления "после себя" путем изменения (регулирования) расхода, для поддержания заданного расхода рабочих сред, протекающих по трубопроводам

Регулятор является нормально открытым.

Рабочие среды: негорючие, взрывобезопасные, нетоксичные жидкости, в том числе вода, водные растворы этиленгликоля и пропиленгликоля с концентрацией до 50% при давлении не более 1,6 МПа и температуре не более 150°С.

Комплектность поставки:

Регулятор ВРПД - 1 шт.

Импульсная трубка со штуцером - 2 шт.

Пружина (желтая) - 1 шт.

Пружина (красная) - 1 шт.

Действие на поток:

снижение перепада давления между регулируемыми участками трубопровода;

снижение давления после регулятора.

Типовое применение: поддержание заданного перепада давления между подающим и обратным трубопроводами теплоносителя в системах теплоснабжения.

Регулирование происходит только при наличии расхода рабочей среды.

* По требованию Заказчика выпускаются изделия с другими диапазонами настройки и значениями Kvy.

** Регуляторы поставляются с двумя пружинами для настройки давления или перепада давления. При настройке на конкретное значение установить пружину (или обе пружины) с необходимым диапазоном настройки.

Характеристики

Сертификат
Номинальный диаметр DN, мм :
150
Условная пропуская способность Kvy, м3/ч (основной ряд) :
160 200 250 280
Условная пропуская способность Kvy, м3/ч (дополнительный ряд) :
200
Номинальное давление PN, МПа :
1,6
Диапазон настройки, МПа :
0,04-0,7**, Мембранная коробка - синяя
0,008-0,7** (дополнительный ряд), 0,04 - 0,16 - с желтой пружиной, 0,1 - 0,4 - с красной пружиной, 0,3 - 0,7 - с двумя пружинами, 0,008 - 0,09 - с желтой пружиной*, 0,016 - 0,18 - с желтой пружиной*
0,2-1,2**, Мембранная коробка - серая
0,6 -1,2, 0,6 - 1,2 - с двумя пружинами
0,04-0,16 с желтой пружиной, 0,04 - 0,16
0,1-0,4 с красной пружиной, 0,1 - 0,4
0,3-1,0 с красной пружиной, 0,3 - 1,0
Температура рабочей среды :
От +1 до +150°С
Зона пропорциональности, % от верхнего предела настройки, не более :
16
Относительная протечка, % от Kvy, не более :
0,6
Строительная длина, мм:
480
Высота, м, не более:
800
Масса, кг, не более :
82
