REG-SMART VAV tizimlari uchun havo oqimining o'zgaruvchan regulyatorlari

Регуляторы переменного расхода РЕГ-СМАРТ для VAV систем (от английского названия «Variable Air Volume“ - переменный расход воздуха) предназначены для работы в системах вентиляции со скоростью воздушного потока от 2 до 12 м/с и сохраняют работоспособность при любой их пространственной ориентации.

Задачей регулятора является поддержание заданного количества приточного или вытяжного воздуха в зависимости от текущей потребности. Регуляторы могут применяться для широкого спектра задач в системах отопления, вентиляции и кондиционирования, а так же для лабораторных задач.

Исполнение:

Общепромышленное (Н);

Коррозионностойкое (К).

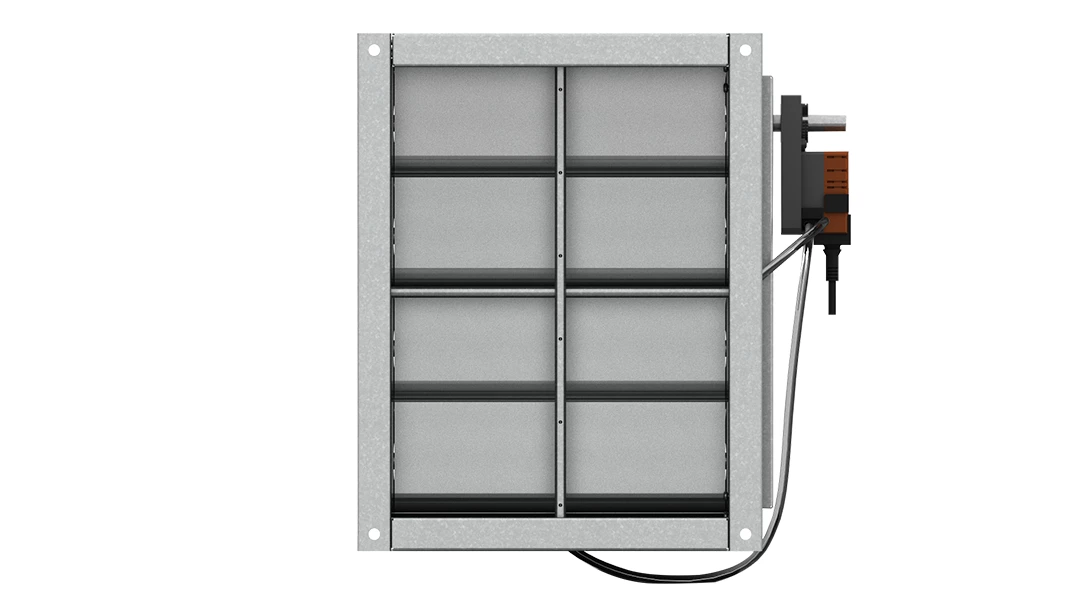

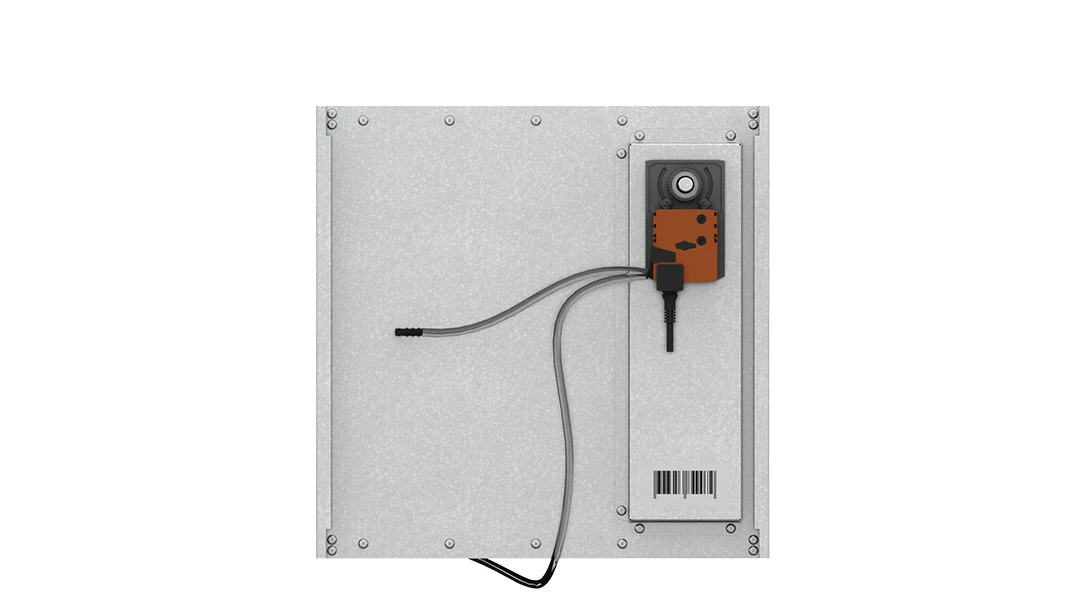

Изготавливают регуляторы круглого сечения (канального или ниппельного типа), и прямоугольного сечения из оцинкованной (исполнение Н) или нержавеющей (исполнение К) стали. Для уменьшения уровня звукового давления, генерируемого установкой, возможно изготовление регуляторов в исполнении с шумопоглощающим корпусом.

Необходимая величина расхода определяется установкой на контроллере регулятора или значением внешнего управляющего сигнала. Этот сигнал может поступать на контроллер регулятора от различных источников, установленных в помещениях здания, таких как: температурный регулятор, датчики СО2, датчики движения или напрямую с пульта управления комплексной системы управления зданием BAS (Building Automation System) при интеграции регулятора в данную систему посредством протокола BACNET MS/TP RTU RS-485.

Принцип работы регулятора: измерительный зонд (аналог трубки Пито-Прандтля), установленный внутри регулятора, определяет динамическое давление, величина которого зависит от скорости воздуха. Значение этого давления подается на измерительный преобразователь, в котором определяется фактический расход воздуха, затем значение текущего расхода воздуха сравнивается с заданным. Исходя из этого сравнения, формируется величина отклонения параметра системы регулирования, на основании которого генерируется сигнал для изменения положения заслонки регулятора. Регуляторы комплектуются электроприводами фирмы ВЕЗА.

В качестве электроприводов используются интеллектуальные приводы марки ВЕЗА обеспечивающие высокопроизводительное DDS (прямое цифровое управление) независимо от давления.

При использовании привода ВЕЗА возможно настроить привод используя:

Настройка параметров BMS;

Программа-редактор BACnet DS прилагается;

Компактный H MI.

Привод LM24VAV1-V является специализированным контроллером BACnet и готов к подключению к сети BACnet MS/TP.

Перед подключением к сети BACnet MS/TP необходимо установить 3 настройки:

1. Идентификатор экземпляра BACnet;

2. MAC-адрес;

3. Скорость передачи данных.

Привод LM24VAV1-V можно установить, как автономно так и подключить к сетевой среде BACnet MS/TP.
