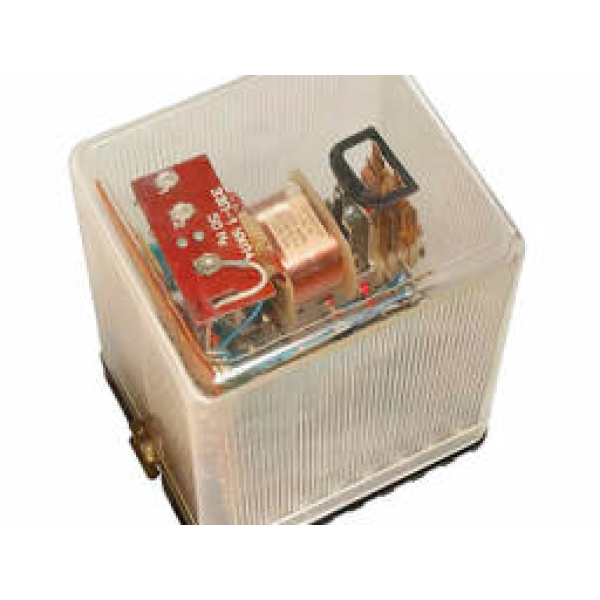

ZZP-1型接地及过载保护继电器

Назначение: Реле защиты заземления и перегрузок типа ЗЗП-1 предназначено для защиты электрических сетей от перегрузок и заземления. Оно используется в системах автоматизации и релейной защиты для предотвращения повреждений оборудования и повышения надежности работы электрических установок.

Технические характеристики:

Номинальное напряжение:

Переменного тока: 220 В, 380 В

Постоянного тока: 24 В, 48 В, 110 В

Номинальный ток:

От 0,5 А до 100 А (зависит от исполнения реле)

Диапазон срабатывания:

Уставка по току: от 0,1 до 10 А

Уставка по времени: от 0,05 до 10 с

Напряжение срабатывания:

Постоянный ток: от 24 В до 110 В

Переменный ток: от 220 В до 380 В

Коммутационная способность контактов:

Постоянный ток: до 2 А при напряжении от 24 до 250 В, с постоянной времени индуктивной нагрузки не более 0,005 с. Коммутационная способность: 50 Вт

Переменный ток: до 2 А при напряжении от 24 до 250 В, с коэффициентом мощности не менее 0,5. Коммутационная способность: 300 ВА

Коммутационная износостойкость:

Не менее 10000 циклов ВО

Диапазон рабочих температур:

От -40 до +50 °C

Габаритные размеры:

150×100×80 мм

Масса:

1 кг

Конструктивные исполнения:

Переднее и заднее присоединение внешних проводников с использованием винтов или шпилек.

Защитный корпус для использования в условиях повышенной влажности и пыли.

Порядок заказа: При заказе реле ЗЗП-1 необходимо указать:

Полное наименование реле.

Тип и номенклатурный номер.

Номинальное напряжение и ток.

Вид присоединения к катушке внешних проводов.

Климатическое исполнение и категорию размещения по ГОСТ 15150-69.

Дополнительные требования (если имеются).

Пример условного обозначения:

ЗЗП-1-220-УХЛ4 : Реле защиты заземления и перегрузок с номинальным напряжением 220 В, для умеренного и холодного климата, категория размещения 4.
