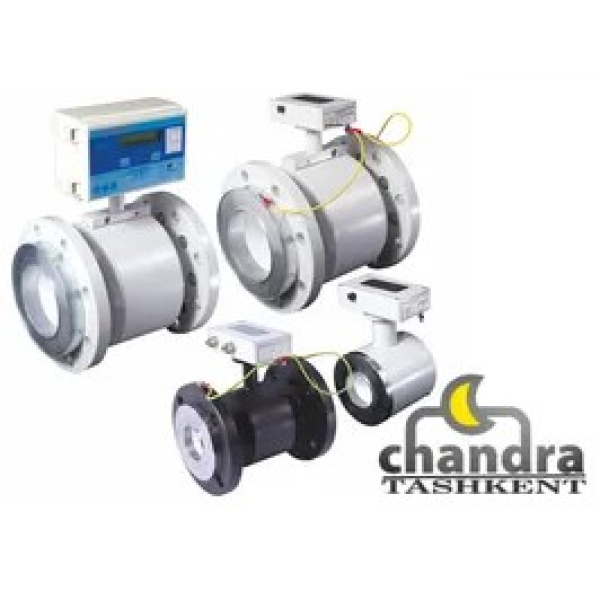

СЧЕТЧИКИ-РАСХОДОМЕРЫ ЭЛЕКТРОМАГНИТНЫЕ ВИРС-М DN150

Счетчики-расходомеры электромагнитные ВИРС-М (электромагнитный расходомер) предназначены для измерения объемного расхода и объема жидкости, протекающей в закрытом трубопроводе, и преобразования его в нормированный импульсный и токовый выходные сигналы. Преобразователи обеспечивают измерение объема теплоносителя с удельной электропроводимостью от 10-3 до 10 См/м.

Счетчики-расходомеры электромагнитные применяются на объектах теплопотребления, источниках теплоты, в узлах технического и коммерческого учета воды, на промышленных предприятиях и в жилищно-коммунальном хозяйстве в составе теплосчетчиков и счетчиков воды СКМ-2 для учета количества теплоносителя и(или) воды.

Счетчики-расходомеры электромагнитные ВИРС-М (электромагнитный расходомер) предназначены для измерения объемного расхода и объема жидкости в заполненном трубопроводе и преобразования его в нормированный импульсный и токовый выходные сигналы , протекающей в закрытом трубопроводе, и преобразования его в нормированный импульсный и токовый выходные сигналы.

Счетчики ВИРС-М внесены в Госреестры СИ:

- РБ №03 07 6017 16;

- РФ №65119 от 03.03.2017;

- Республика Казахстан KZ.02.03.07898-2017.

Счетчики соответствуют ГОСТ ЕN 1434, СТБ ISO-4064.

Счетчики могут применяться для измерения количества горячей и холодной воды, в том числе питьевой воды, теплоносителя, сточных вод, в т.ч. акустически непрозрачных, с содержанием механических примесей, либо электропроводных технологических жидкостей.

Технические характеристики

Отличительные особенности

Расходомеры выпускаются в сериях 1ххх соответствующая ГОСТ ISO4064-1-2017 "Счетчики воды" и 2ххх соответствующая ГОСТ EN1434-2018 "Теплосчетчики", ГОСТ 28723-75 "Расходомеры".

Серия

Диапазон измерения расхода, %

Погрешность измерения расхода, %

1000Р

1:1000

2,0

1000

1:500

2,0

1100

1:250

1,0

1300

1:100

0,5

1500

1:25

0,25

материалы электродов в стандартно - AISI 316L, опционально - Тантал (Ta), Титан (Ti), Хастеллой;

материал футеровки - фторопласт (Ф-4), PFA, полипропилен, полиуретан;

фланцевое и бесфланцевое исполнение расходомера;

незначительные потери давления, назначительные прямые участки до и после расходомера;

низкая восприимчивость к свойствам измеряемой среды ( плотность, вязкость, температура);

выходные сигналы: импульсный, токовый (4-20 мА), интерфейсный (RS-485), реверс;

режим автодиагностики светодиодами;

питание счетчика: 24 VDC;

степень защиты оболочек IP65, IP67, IP68;

номинальное давление 1,6 МПа, 2,5 МПа, 4,0 МПа;

температура измеряемой среды от 0° до 150° С;

температура окружающей среды от -30°С до 55°С;

возможность исполнения без индикации и с индикацией.

Типоразмеры счетчика-расходомера

Номинальные диаметры (DN) счетчиков-расходомеров, соответствующие им максимальные (Qмакс) значения расхода, масса, падение давления ( Pn), вес импульса.

Требования к прямолинейным участкам для ВИРС-М серий 1000, 2000

Значения в скобках - серий 1100, 2100

Тип гидравлического сопротивления

Минимальная длина прямого участка, DN

До

После

Полностью открытый полнопроходный шаровый кран

0

0

Диффузор и конфузор с конусностью до 8о

0

0

Отводы 2D (не более 2 отводов в одной плоскости)

3(5)

1(2)
