RLND-10/400UKHL型交流断路器

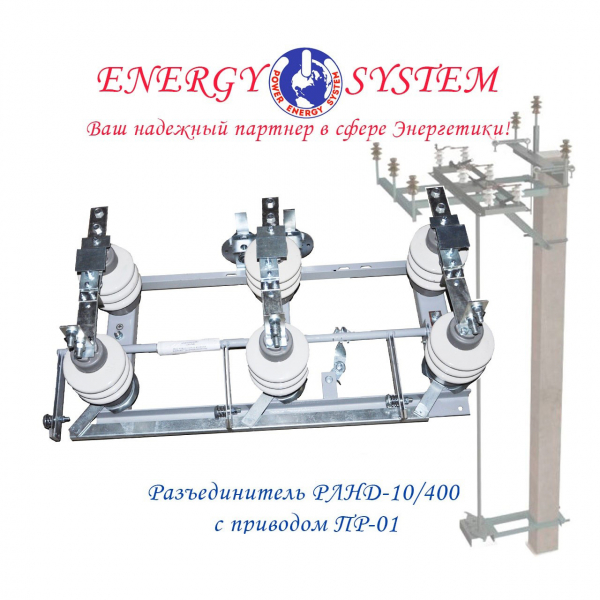

Разъединитель линейный РЛНД-1-10/400 У1 представляет собой трёхполюсный аппарат,

каждый полюс которого имеет одну неподвижную и одну подвижную колонки, с разворотом

главных ножей в горизонтальной плоскости. Привод разъединителя выполнен так, что исключает

возможность оперирования заземлителем, пока не отключены ножи главного контура. В корпусе

привода предусмотрены отверстия для установки блок - замка.

Изоляция разъединителя состоит из шести изоляторов С4-80 II, три из которых устанавливаются

на рычагах, а остальные на швеллерах. На верхних фланцах изоляторов разъединителя

установлена токоведущая система, выполненная в виде двух контактных ножей.

Условия эксплуатации разъединителя РЛНД 10/400 УХЛ1:

высота над уровнем моря до 1000 м;

температура окружающего воздуха от -60С до +45С;

скорость ветра без гололеда до 30 м/с;

требования по технике безопасности пр ГОСТ 12.2.007.3-75.
