安装玻璃 STAM-203

Стаканы монтажные утепленные (с термоизоляцией) серии СТАМ 203 предназначены для применения в проекте строительных конструкций на любом типе кровли зданий. СТАМ 203 предназначен для установки на горизонтальной поверхности совместно с приточными крышными вентиляторными установками ВКОП0, ВКОП1, ОСА-Е.

Исполнение:

Общепромышленное (Н);

Коррозионностойкое (К1).

Режим работы:

Т80 – температура перемещаемой среды до 80ºС .

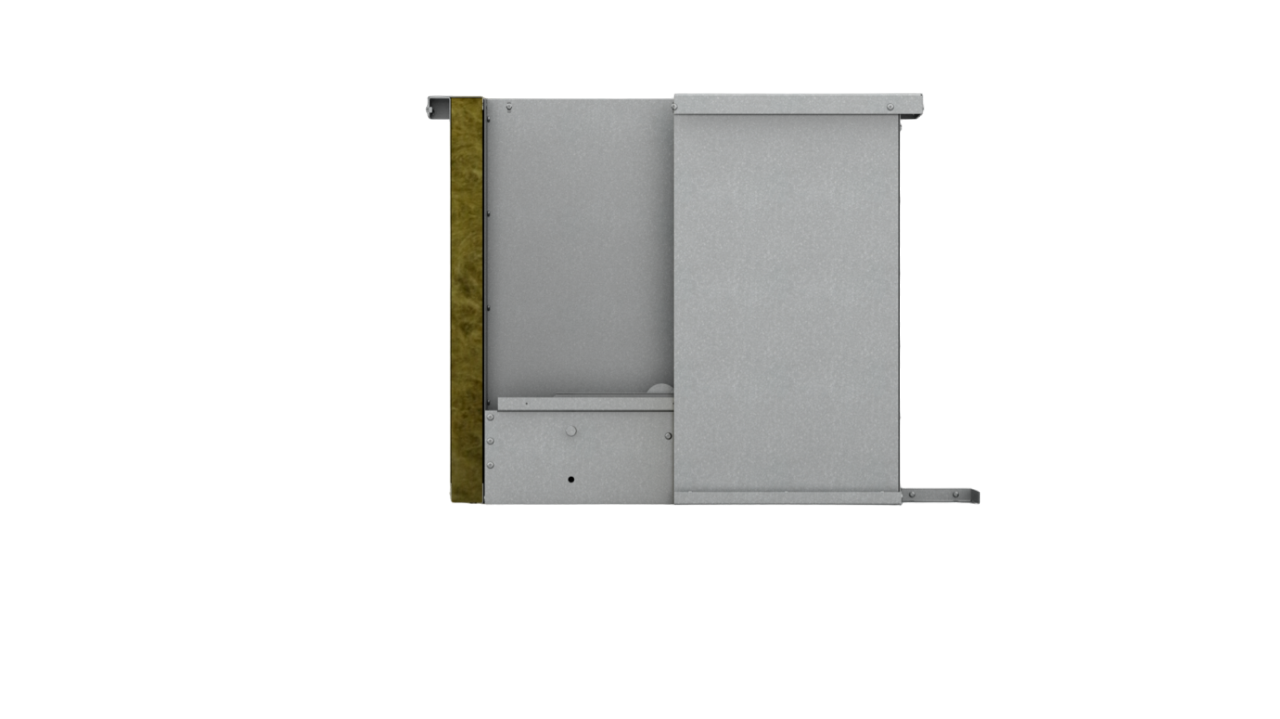

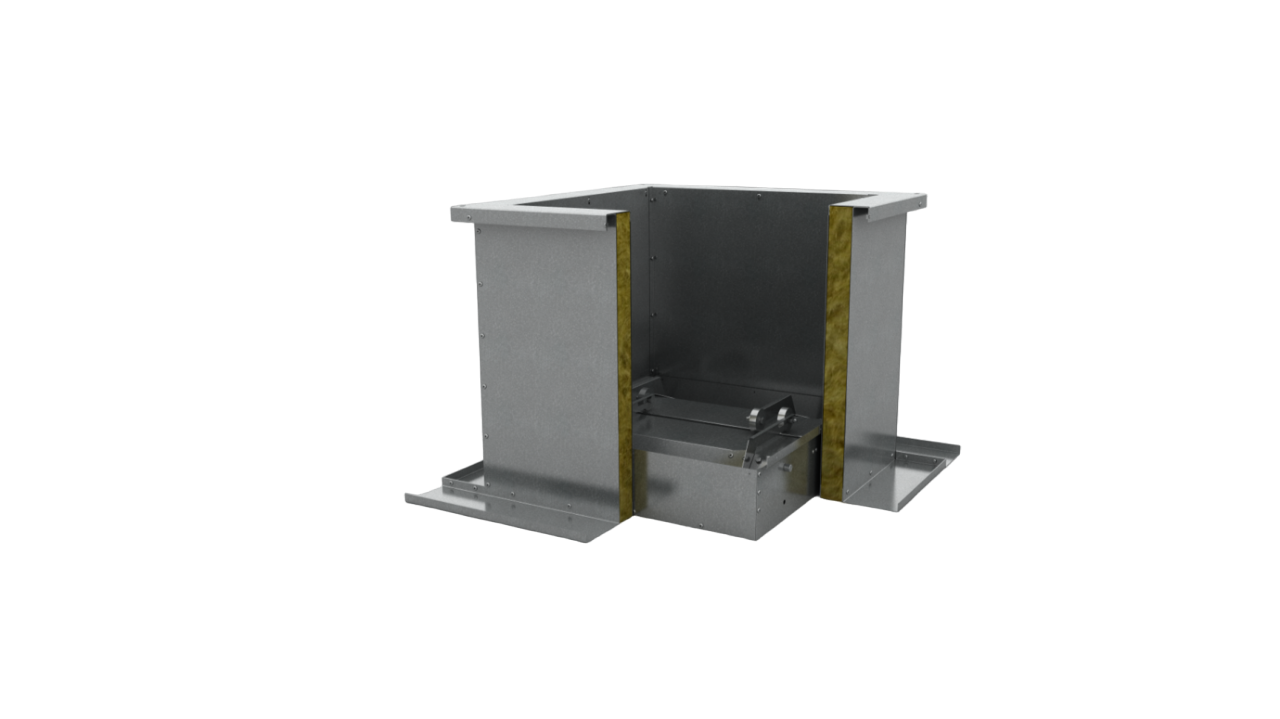

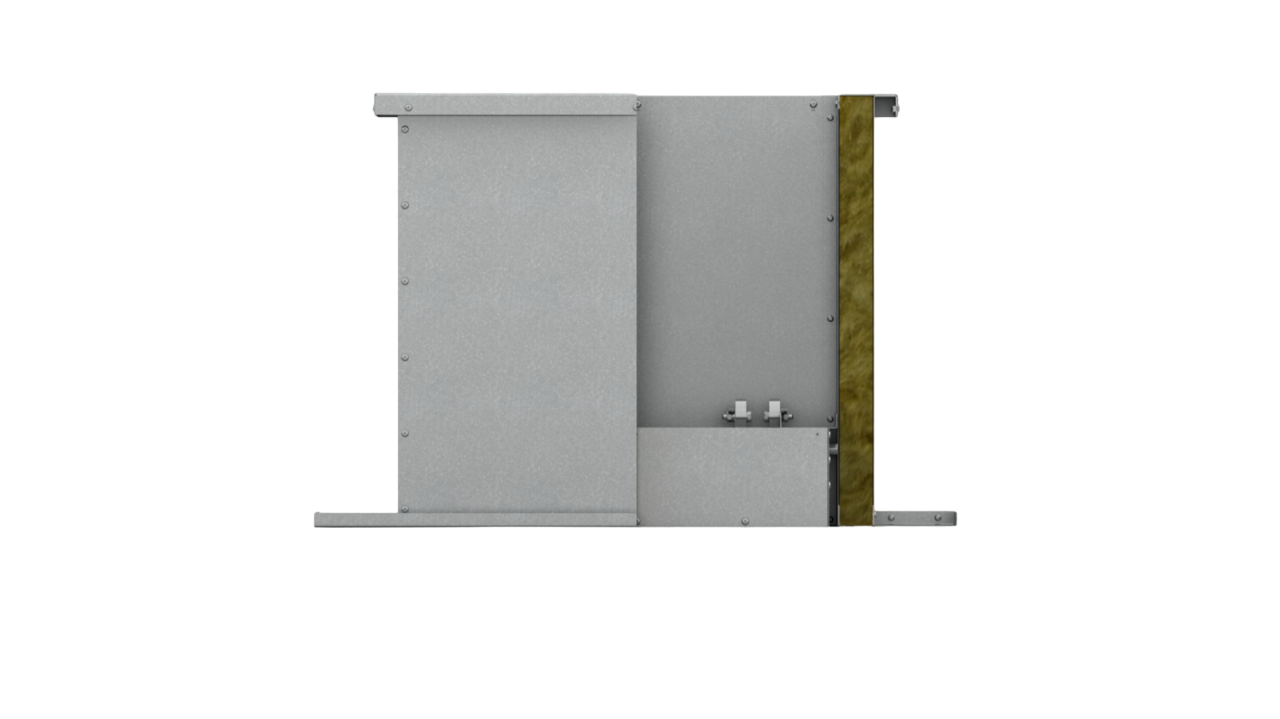

Конструкция утепленного стакана серии СТАМ®203 представляет собой коробчатую конструкцию с встроенным клапаном на приток, состоящую из стальной сварной рамы, несущей основную опорную нагрузку, внутри которой закреплен воздуховод квадратного сечения, изготавливаемый из оцинкованной (исполнение Н) или нержавеющей (исполнение К1) стали. Боковые стороны рамы полностью закрыты панелями из оцинкованной стали. Между рамой и воздуховодом находится теплостойкая термоизоляция. Снаружи рама имеет опорную поверхность для установки и крепления на несущей части кровли.

Предлагаются следующие модели стаканов для установки на кровле без уклона:

СТАМ 200-без клапана;

СТАМ 202-с встроенным клапаном на вытяжку;

СТАМ 203-с встроенным клапаном приток.

Высота стаканов без уклона – 600мм, рассчитана на толщину снегового покрова не более 500мм (с учетом толщины кровельного пирога).

Присоединительные размеры серии СТАМ 203 унифицированы с ВКОП0, ВКОП1, ОСА-Е.

Предлагается дополнительна комплектация: поддон ПОД, сетка антивандальная, решетка, защита ЗОНТ, ДЕФЛЕКТОР, внешние клапаны ГЕРМИК, РЕГУЛЯР®, монтируемые снизу.
