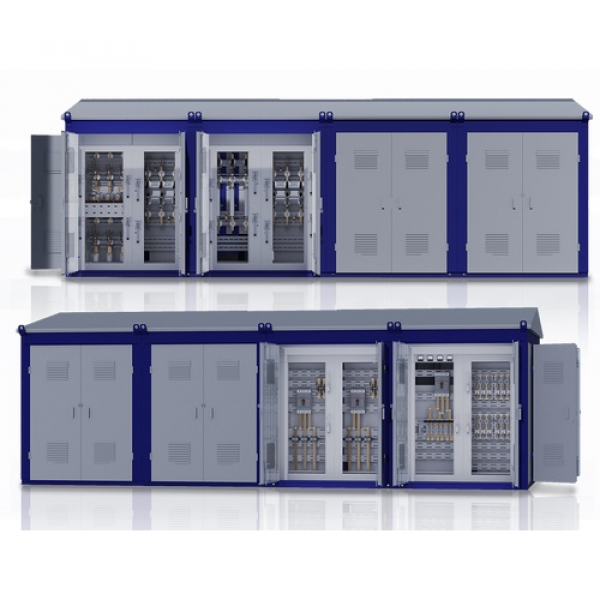

35、110 kV 电压的 KTPB、2KTPB 型全套变电站

Подстанции блочные КТПБ, 2КТПБ мощностью от 1000 до 25000 kVA напряжением на стороне высшего напряжения 35 и 110 kV предназначены для приема, преобразования и транзита электрической энергии трехфазного тока частотой 50Hz и распределения ее при напряжении 35 kV и 6(10) kV.

Комплектные трансформаторные подстанции блочные в бетонной оболочке типа КТПБ, 2КТПБ представляют собой одно- и двухтрансформаторные подстанции наружной установки, служат для приема электрической энергии переменного тока частотой 50 Гц напряжением 6(10) кВ, ее транзита и преобразования в электрическую энергию напряжением 0,4 кВ для электроснабжения потребителей городов, населенных пунктов, промышленных или сельскохозяйственных объектов.

Подстанции бетонные КТПБ, 2КТПБ предназначены, главным образом, для использования в городских условиях и в условиях ограниченного пространства, т.к. они обладают минимальными габаритами в своем классе 3,8 x 2,4 x 2,6 м.

КТПБ и 2КТПБ выпускаются в 2-х исполнениях:

без коридора обслуживания, мощностью 63 - 1250 кВА;

с коридором обслуживания, мощностью 160 - 1250 кВА.

Подстанции блочные КТПБ, 2КТПБ комплектуются масляными или сухими силовыми трансформаторами.

По требованию заказчика подстанции могут изготавливаться с изменениями конструкции, технических параметров и перечня применяемой аппаратуры, что указывается в дополнительных требованиях при заказе подстанции.

Нормальная работа подстанций обеспечивается в следующих условиях:

высота над уровнем моря не более 1000 м;

диапазон рабочей температуры окружающего воздуха от минус 60 °С до плюс 40 °С;

скорость ветра до 36 м/с (скоростной напор ветра до 800 Па);

тип атмосферы -II по ГОСТ 15150-69.

По заказу возможно изготовление 2КТПБ блочного типа с автоматическим вводом резерва (АВР):

Мощность 2КТПБ от 63 до 400 кВ·А включительно - АВР на стороне НН или ВН;

Мощность 2КТПБ от 63 до 1250 кВ·А включительно - АВР на стороне ВН.

Подстанции состоят из следующих составных частей:

КТПБ – из одного железобетонного блока, разделенного на отсек устройства

высокого напряжения (УВН), отсек распределительного устройства

низшего напряжения (РУНН), отсек трансформатора;

2КТПБ – из двух секций, каждая в отдельном железобетонном блоке.

Соединение секций 2КТПБ по стороне НН и ВН должно осуществляться кабелями,

проложенными в земле.

Материал оболочки – монолитный железобетон.

Отличительные особенности и преимущества КТПБ, 2КТПБ:

Малые габариты в своем классе (3,8 x 2,4 x 2,6 м.), что позволяет успешно применять подстанцию в стесненных условиях плотной городской застройки.

Дизайн изделия соответствует современным архитектурным требованиям.

Доставка выполняется с вмонтированным трансформатором в полной заводской готовности, что снижает транспортные издержки. Благодаря малогабаритности подстанции, есть возможность ее размещения на стандартных транспортных средствах в пределах габаритов, допускаемых Правилами дорожного движения.

Монтаж и подключение составляют не более 2,5 часов. Для монтажа на объекте необходимо только вырыть котлован глубиной 0,9 м c выравниванием его дна слоем песка.

Простой и доступный способ замены электрооборудования, что облегчает

эксплуатацию.

Предусмотрен быстрый демонтаж и перевозка на новый объект, поэтому возможно применение для временного энергоснабжения.

Подстанция может комплектоваться сухими или масляными трансформаторами.

Подстанция имеет абсолютную защиту от проникновения к токоведущим частям.
