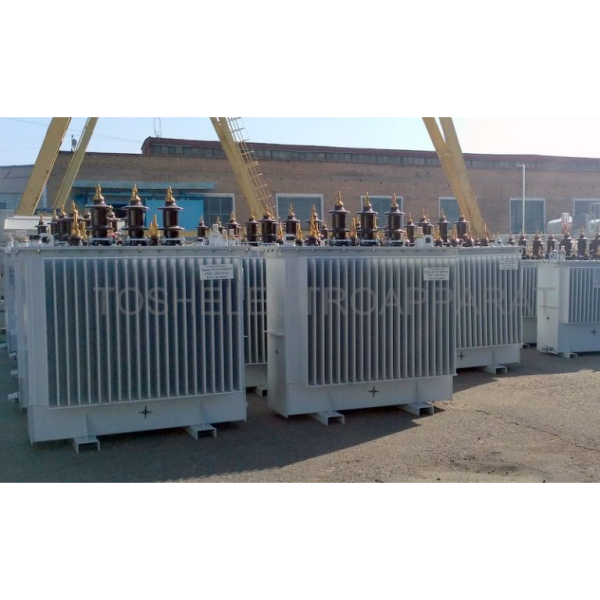

三相油浸式密封电力变压器TMG-25/10-U1

Конструкция энергоэффективных трансформаторов типа ТМГ получила новейшие технические решения, увеличивающие их надежность и снижающие эксплуатационные расходы:

- трансформаторы изготавливаются в герметичном исполнении с полным заполнением масла, без расширителя и без воздушной или газовой подушки;

- имеют усовершенствованную малогабаритную конструкцию и характеристики, в частности уменьшенные потери холостого хода (энергоэффективные трансформаторы);

- магнитная система собрана с минимальным числом ступеней по европейским стандартам с применением технологии step-lap, позволяющая существенно снизить потери в трансформаторе.

Силовые трансформаторы типа ТМГ выпускаются с номинальным напряжением обмотки ВН 6(10) kV, с плоской магнитной системой, с переключением ответвлений без возбуждения (ПБВ). Климатическое исполнение У, УХЛ категория размещения 1, 3 по ГОСТ 15150, ГОСТ 15543.1. Схема и группа соединений – Y/Yн -0; Δ/Yн–11. Степень защиты IР00 по ГОСТ 24687 и ГОСТ 14254

Условия эксплуатации:

1) Высота над уровнем моря – до 1000 m;

2) Температура окружающего воздуха:

- для умеренного климата – от –45°С до +40°С (исполнение «У»);

- для холодного климата – от –60°С до +40°С (исполнение «УХЛ»).

3) Относительная влажность воздуха – не более 80% при +15°С.

4) Трансформаторы не рассчитаны для работы:

- во взрывоопасной и агрессивной среде (содержащей газы, испарения, пыль повышенной концентрации, снижающих параметры трансформатора в недопустимых пределах);

- при вибрации и тряске;

- при частых включениях до 10 раз в сутки.
