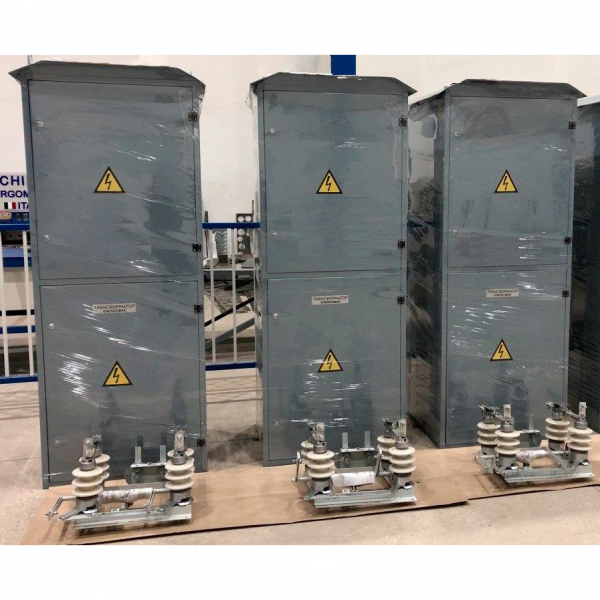

KTPZhO temir yo'l seriyasining to'liq transformator podstansiyasi

Подстанции трансформаторные комплектные типа КТПЖО мощностью 2,5; 4 и 10

кВ·А представляют собой одно- трансформаторные однофазные подстанции

наружной установки, и служат для приема электрической энергии

однофазного тока частоты 50 Гц напряжением 27,5 кВ, преобразования в

электроэнергию напряжением 0,23 кВ и снабжения ею линейных потребителей

железнодорожных станций, разъездов, остановочных пунктов, переездов,

линейно-путевых зданий в районах с умеренным климатом (от -40°С до

+40°С).

КТПЖО: Модернизированная

Исполнение по количеству фаз: Однофазная

Номинальная мощность: 10 кВА

Номинальное напряжение на стороне ВН: 27,5 кВ

Номинальное напряжение на стороне НН: 0,23 кВ

Исполнение по вводу ВН: Воздушный

Исполнение по выводу НН: Кабельный или Воздушный

ВН-27,5кВ:

Изолятор типа ИОС-35кВ/630А

Предохранитель ПК-35кВ-30A

НН-0,23кВ

Рубильник 100А-1шт

Автоматические выключатели:

Автоматические выключатель 25А – 1шт

Автоматические выключатель 16А – 1шт

Цифровые амперметры-1 шт

Цифровые вольтметры-1 шт

Степень защиты: IP21

Освещение: внутреннее, внешнее, ремонтное.

Климатическое исполнение: У1

Значение температуры воздуха при эксплуатации, °С: -40…+40

По требования заказчика
