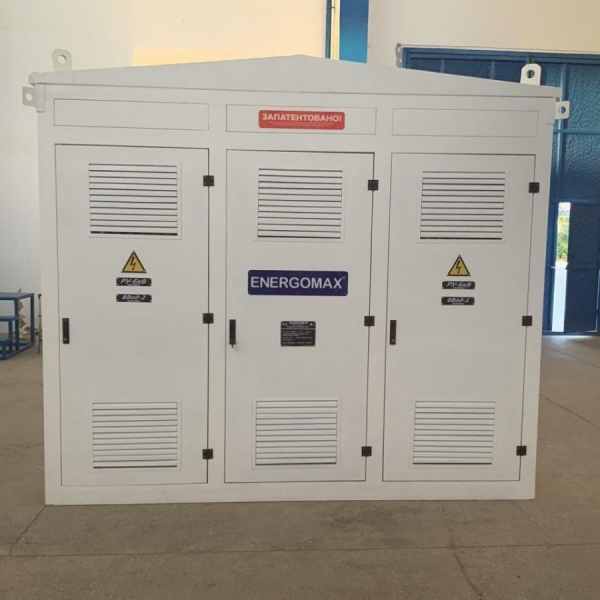

Transformer substation 2GKTP-63kVA/10kV/0.4kV

Подстанции трансформаторные комплектные мощностью от 63кВа/10кВ-0,4кВ до

1000кВа/10кВ-0,4кВ общего назначения предназначены для приема,

преобразования и распределения электрической энергии трехфазного

переменного тока частоты 50Hz.

Трансформатор ТМГ

Тип бака: Гофрированный, герметичный, масляный, 3-х фазный

Номинальная мощность трансформатора: 63 кВА

Число фаз: 3

Номинальное напряжение ВН: 10 кВ

Номинальное напряжение НН: 0,4 кВ

ВН - 10кВ

Выключатель нагрузки: ВНА-10/630 (с одним заземляющим ножом c предохранителями)-2 шт.

Тип по оборудованию: тупиковая

Исполнение по количеству фаз: Трехфазная

Номинальная мощность: 63 кВА

Номинальное напряжение на стороне ВН: 10 кВ

Номинальное напряжение на стороне НН: 0,4 кВ

Исполнение ввода ВН: Кабельный

Вывод на стороне НН: Кабельный

Частота питающей сети, Гц: 50

Высота установки над уровнем моря: не более 1000 м

Климатическое исполнение: У1

Значение температуры воздуха при эксплуатации, °С: -40…+40

НН - 0,4кВ:

Автоматические выключатели для ввод-1

Рубильник - 1шт.

Автоматический выключатель 250А – 1 шт.

Автоматический выключатель 100А – 1 шт.

Автоматический выключатель 63А – 1 шт.

Автоматический выключатель 40А – 1 шт.

Автоматические выключатели для ввод-2

Рубильник - 1шт.

Автоматический выключатель 250А – 1 шт.

Автоматический выключатель 100А – 1 шт.

Автоматический выключатель 63А – 1 шт.

Автоматический выключатель 40А – 1 шт.

Цифровые амперметры: 2шт.

Цифровые вольтметры: 2шт.

По требованию заказчика.
