Разъединитель переменного тока серии РДЗ и РГП на напряжение 35 kV

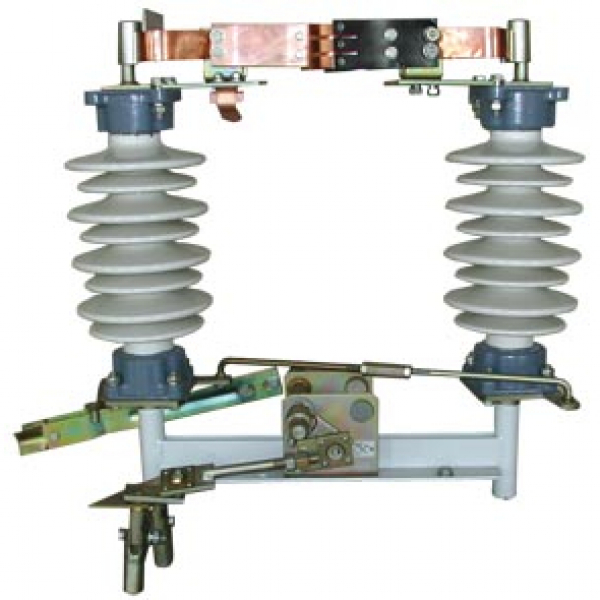

Разъединитель с двумя опорными изоляционными колонками переменного тока наружной установки типа РДЗ-35/1000УХЛ 1 с приводом типа ПР климатическое исполнение УХЛ 1 предназначен для включения и отключения обесточенных участков электрической цепи напряжения 35 кВ промышленной частоты 50 Гц, а также заземления отключенных участков при помощи стационарных заземляющих ножей (при их наличии).

Разъединители изготавливаются в однополюсном исполнении. При монтаже разъединители могут соединяться в один трех-, двух- или однополюсный аппарат, управляемый одним приводом. Соединение ведущего разъединителя с приводом, с ведомыми разъединителями выполняется с помощью комплектующих деталей на месте монтажа. Рама не входит в комплект поставки.

Конструктивное исполнение разъединителей:

по числу полюсов, управляемых одним приводом;

по наличию заземлителей;

по виду изоляции;

по виду привода.

Климатическое исполнения УХЛ по ГОСТ 15150, категории размещения 1 по ГОСТ 15543.1 для разъединителей степени защиты IP 00 по ГОСТ 14254-96.

Технические характеристики и параметры РДЗ-35:

Разъединитель

Номинальное напряжение Uном, кВ 35

Наибольшее рабочее напряжение Uн.P., кВ 40,5

Номинальный ток Iном, А 1000

Ток термической стойкости It, rA 20

Ток электродинамической стойкости, кА 50

Время короткого замыкания, с,- для главного контура — для контура заземления 31

Длина пути утечки внешней изоляции, мм, не менее 700

Допускаемая механическая нагрузка на выводы от присоединяемых проводов с учетом влияния ветровых нагрузок (скорость ветра до 15 м/с) и образования льда (толщина корки льда до 10 мм) Н, не менее 500

Номинальная частота, Гц 50

Масса, кг, не более 85

Интервал рабочих температур, °С — 60….+ 40

Габариты, мм, не более:

- длина 1030

— ширина 430

— высота 743

Контактное нажатие главной токоведущей системы, кг/c 15-18

Контактное нажатие заземляющего контура, кг/с 10-12

Привод

Габариты, мм, не более:

- длина 490

— ширина 262

— высота 414

Степень защиты привода от дождя и пыли IP63

Наибольшее усилие, прилагаемое к приводу при длине рукоятки оперирования вместе с удлинителем Н, не более 250

Масса, кг, не более 15

Прим.: Изготавливаются по техническим условиям Tsh 64-00212883-012:2008

Продукция сертифицирована в Национальной системе сертификации и Системе сертификации России (ГОСТР).

РДЗ изготавливаются с полимерными и керамическими изоляторами.
