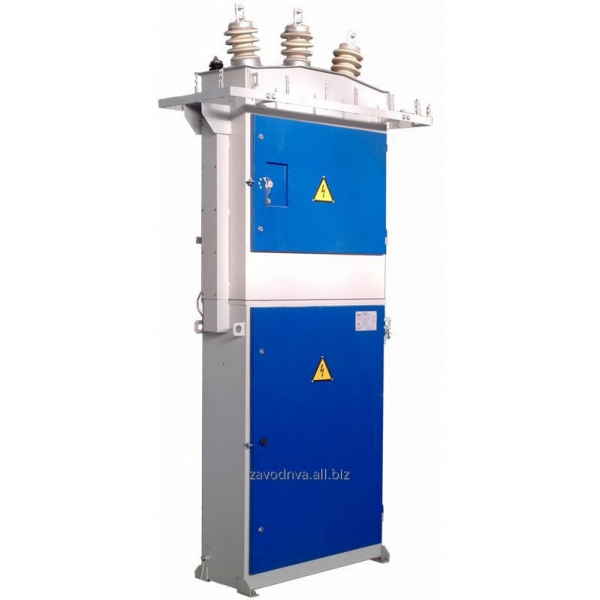

Комплектная трансформаторная подстанция столбовая КТПс

Комплектная трансформаторная подстанция столбового исполнения КТПС 250/10/0,4 мощностью 250 кВА предназначена для приема электрической энергии номинальным напряжением 6 или 10 кВ, преобразования в электроэнергию номинальным напряжением 0,4 или 0,22 кВ и распределения ее для снабжения промышленных, сельскохозяйственных и коммунальных объектов в радиальных схемах распределительных сетей.

Структура условного обозначения подстанции КТПС 250/10/0,4 У1

К - комплектная

Т - трансформаторная

П - подстанция

С - столбовая (столбового исполнения)

250 - мощность силового трансформатора, кВА

10 - номинальное напряжение на стороне высокого напряжения, кВ

0,4 - номинальное напряжение на стороне низкого напряжения, кВ

У1- климатическое исполнение и категория размещения по ГОСТ 15150-69

Подстанции типа КТПс мощностью 25~250 kVA напряжением 6(10) kV предназначены для электроснабжения отдельных населенных пунктов, небольших промышленных предприятий и фермерских хозяйств.

Количество отходящих фидеров от 3 до 5.

Подстанции предназначены для наружной установки, как правило, на опорах линий электропередач, в условиях умеренного климата.

Для подключения к линии электропередачи в комплекте с подстанцией поставляется разъединитель РЛНД.
